海灣GST-LD-8365H輸入/輸出模塊接線安裝技術

特點

GST-LD-8365H 輸入/輸出模塊(以下簡稱模塊)，主要用于連接需要火災報警控制器控制的消防聯動設備，主要應用兩種情形：

1）被控設備控制端口提供 12V~48V 檢線電壓的場合，如卷簾門、消防電梯等，并可接收設備的動作回答信號；

2） 模塊作為有源輸出的場合，如電磁閥、非編碼聲光等。

模塊還具有如下特點：

兩線制低功耗設計；采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好抑制能力；

輸入、輸出均具有檢線功能，輸入信號隔離檢測，抗干擾能力強；

輸出觸點容量 2A。

主要技術指標

（1） 工作電壓：

 信號總線電壓：總線 24V 允許范圍：16V～28V；

（2） 工作電流：

 無源輸出：總線監視電流≤0.73mA 總線啟動電流≤0.95mA；

 有源輸出：總線監視電流≤0.92mA 總線啟動電流≤27.9mA；

（3） 指示燈：輸入

 紅色，正常巡檢時閃亮 1 次，總線電壓低故障時連續閃亮兩次，輸入故障時以 2.5Hz、50%占空比閃爍，反饋時常亮；輸出指示燈：紅色，待機時熄滅，輸出故障時以 2.5Hz、50%占空比閃爍，啟動時常亮；編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在 1～242 之間任意設定；

（4） 使用環境：

溫 度：-10℃～+55℃，相對濕度≤95%，不凝露；

（5） 外形尺寸：86mm×86mm×41mm(帶底殼)；

（6） 外殼防護等級：IP30；

結構特征、安裝與布線 模塊的外形尺寸及結構與 GST-LD-8301A 型輸入模塊相同，安裝方法也相同，其對外端子示

意圖如圖 2-77：

其中：

Z1、Z2：接控制器兩總線，無極性；

I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）；

COM、NO：無源常開輸出端子；

V+、V-：有源輸出端子；配置有源輸出時，V+和 COM 短接，NO、V-配接被控設備（NO 為正極，V-為負極）；

布線要求：Z1、Z2 采用截面積≥1.0mm2的 RVS 雙絞線； NO、COM、V+、V-采用截面積≥1.0mm2的 RV 線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

應用方法

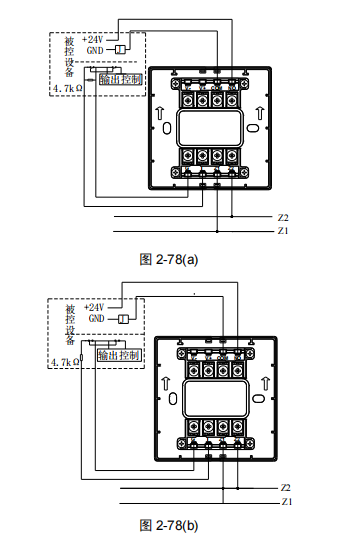

當輸出控制電壓由被控設備提供，此時模塊無源輸出觸點控制設備，模塊與被控制設備的接線示意圖如圖 2-78(a)、圖 2-78(b)（圖 2-78(a)為常開輸入檢線，圖 2-78(b)為常閉輸入檢線）。

當模塊有源輸出控制設備時，一條總線回路上配接此模式模塊數量不得超過 4 只，輸入配置方式無變化，模塊與被控制設備接線方式如圖 2-78(c)所示：
