1. 消防專用電話系統

消防電話系統是一種消防專用的通訊系統，通過這個系統可迅速實現對火災的人工確認，并可及時掌握火災現場情況及進行其它必要的通訊聯系，便于指揮滅火及現場恢復工作。

下面以海灣總線制消防電話系統為例，總線制消防電話由消防電話總機、火災報警控制器（聯動型）、消防電話接口、固定消防電話分機、消防電話插孔、手提消防電話分機構成。

總線制消防電話總機必須通過消防電話接口連接固定 / 手提電話分機，其允許接入消防電話接口的數量有限，一般為90只。

而一個消防防電話接口可連接一臺固定消防電話分機或最多25只消防電話插孔。

2. GST-TS-Z01A型消防電話總機

2.1 特點

主要具有以下特點：

（1）每臺總機可以連接最多 90 路消防電話分機或 2100 個消防電話插孔；

（2）總機采用液晶圖形漢字顯示，通過顯示漢字菜單及漢字提示信息，非常直觀的顯示了各種功能操作及通話呼叫狀態，使用非常便利；

（3）在總機前面板上設計有 15 路的呼叫操作鍵和狀態指示燈，和現場電話分機形成一對一的按鍵操作和狀態指示，使得呼叫通話操作非常直觀方便；

2.3

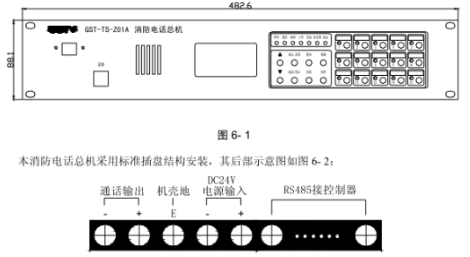

GST-TS-Z01A型消防電話總機外形尺寸及結構示意圖如圖 6- 1 ：

總機內部接線：

機殼地：與機架的地端相接

DC24V 電源輸入：接 DC24V

RS485 接控制器：與火災報警控制器相連接系統外部接線：

通話輸出：消防電話總線，與消防電話接口連接

布線要求：通話輸出端子接線采用截面積≥1.0mm2 的阻燃RVVP屏蔽線，更大傳輸距離 1500 米。

特別注意：布線時，總線通話線必須單獨穿線，不要同控制器總線同管穿線，否則會對通話聲產生很大的干擾。

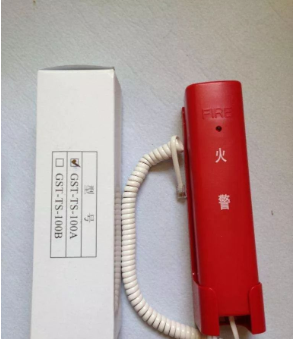

3. 消防電話分機

消防電話分機是消防專用總線制通訊設備，該電話分機為固定式安裝，摘機即呼叫電話主機；另一個分機為手提式，可直接插入電話插孔呼叫電話主機。

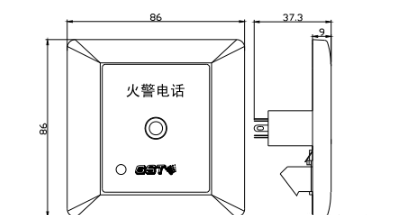

4. 消防電話插孔

該型號消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統。

消防電話插孔需通過消防電話接口接入消防電話系統，不能直接接入消防電話總線。多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話接口最多可連接 25 只消防電話插孔。

內部接線：

TL1、TL2：消防電話線，與消防電話接口連接的端子。端子 XT1 電話線輸入端，端子 XT2 電話線輸出端，接下一個電話插孔，最末端電話插孔 XT2 接線端子接 15kΩ終端電阻

布線要求：TL1、TL2 采用截面積≥1.0mm2 的阻燃RVVP屏蔽線。

5.手動報警按鈕的消防插孔

手動火災報警按鈕安裝在公共場所，本報警按鈕含電話插孔。將消防電話分機插入手報按鈕上的電話插孔即可與電話主機通訊。

內部接線：

Z1、Z2：無極性信號二總線接線端子。

K1、K2：額定 DC30V/100mA 無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。

TL1、TL2：與消防電話接口連接的端子。

布線要求：信號 Z1、Z2 采用阻燃 RVS 雙絞線，截面積≥1.0mm2 ；消防電話線 TL1、TL2 采用阻燃 RVVP 屏蔽線，截面積≥1.0mm2 。

作為手動火災報警按鈕使用時，將報警按鈕的 Z1、Z2 端子直接接入火災報警控制器總線上即可。作為手動火災報警按鈕及消防電話插孔使用時，將報警按鈕的 Z1、Z2 端子直接接入火災報警控制器總線上，同時將報警按鈕的 TL1、TL2 端子與消防電話模塊連接，如圖 2-6 所示（最末端報警按鈕的 TL1、TL2 接線端子接 4.7kΩ 終端電阻）。
