特點

海灣JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器（以下簡稱探測器）為編碼型探測器，地址碼可 通過BMQ-2編碼器進行設置（編碼設置需要在安全區進行）。適用于石油、化工等行業具有防爆要 求的1區及2區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入本公司生產的各類火 災報警控制器，完成探測器的信號處理。  該探測器防爆類型為本質安全型，產品符合 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通 用要求》和 GB 3836.4-2010《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》的有關規定。

主要技術指標

(1) 探測器類別：A2R

(2) 工作電壓：信號總線電壓：總線 24V 允許范圍：16V～28V

(3) 工作電流：監視電流≤0.3mA  報警電流≤1.0mA

(4) 指示燈：紅色，巡檢時閃爍，報警時常亮

(5) 防爆標志：Ex ib IIC T6 Gb

(6) 安全柵參數：U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W

(7) 設備更大 輸入?yún)?shù)：Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W

(8) 線制：信號二總線無極性

(9) 編碼方式：電子編碼（編碼范圍為 1～242）

(10)使用環境：溫 度：-10℃～+50℃相對濕度≤95%，不凝露

(11) 探測器尺寸：直徑：103mm 高：58mm（帶底座）

保護面積

保護面積：當空間高度小于 8m 時，一個探測器的保護面積，對一般保護現場而言為 20m2 ～ 30m2 。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

探測器外形示意圖如圖 1-7 所示

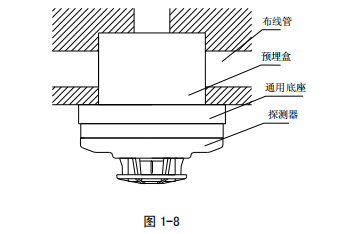

探測器安裝方式如圖 1-8 所示。

探測器與 DZ-02（Ex）防爆通用底座配套使用，底座示意圖如圖 1-9 所示。底座上有 4 個導體 片，1，3 導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的 探測器總線分別接在 1，3 接線端子上（不分極性），另一對導體片用來輔助固定探測器。 待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上

布線要求：底座接線電纜均選用截面積不小于 1.0mm2 的本安電纜，且電纜間分布電容不得大 于 0.083?F，分布電感不得大于 4.0mH。
