GST-DY-JA2200家用火災報警控制器專用電源箱特點
GST-DY-JA2200家用火災報警控制器專用電源箱采用用AC220V作為主電，由2節(jié)12V/10Ah密封鉛酸電池串接作為備電，輸出DC24V給GST-JA2200家用火災報警控制器提供電源。本電源具有主、備電源無間隙自動切換功能，工作穩(wěn)定可靠的特點。
GST-DY-JA2200主要技術指標
GST-DY-JA2200結構特征、安裝與布線

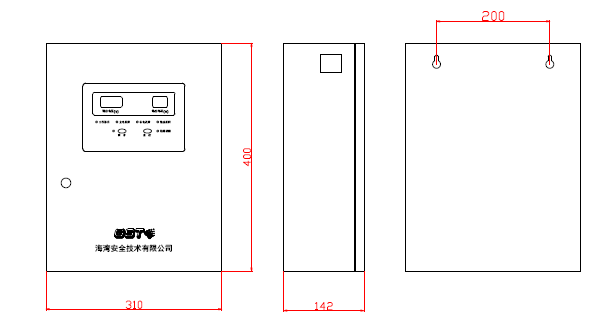

1、GST-DY-JA2200家用火災報警控制器專用電源箱外形示意如下：

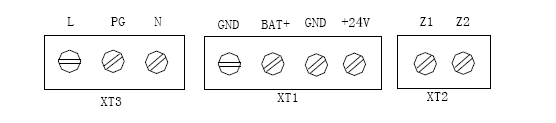

2、本接線端子示意圖如下：
接線端子說明：
L、PG、N：AC220V電源端子。
GND、BAT+：備電輸入端子。
GND、+24V：DC24V輸出端子
Z1、Z2：無極性總線輸出端子。
布線要求：
GND、+24V：采用用阻燃BV線,截面積≥4.0mm2(豎井內干線)或截面積≥1.5mm2(平面支線)
Z1、Z2：采用阻燃RVS雙絞線,截面積≥1.0mm2。
<
<
<
