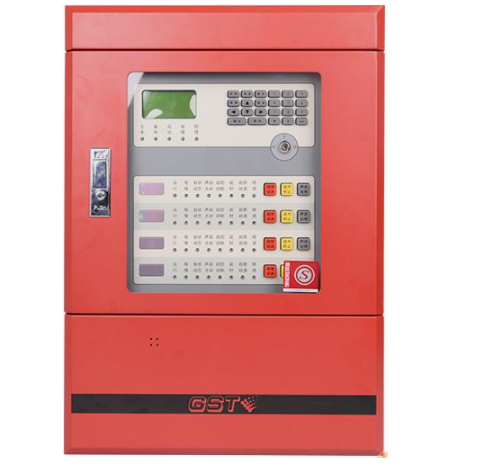

一、海灣GST-QKP04氣體滅火控制器概述：

海灣GST-QKP04氣體滅火控制器是海灣公司為適應工程設計的需要而開發的，具有氣體滅火控制功能，可實現4個防火區的氣體滅火控制；本產品為典型的氣體滅火控制裝置，可配接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等，有聯網功能，可與金華海灣消防公司的各種火災報警控制器（聯動型）配套使用，組成火災報警和氣體滅火控制系統。

二、海灣GST-QKP04氣體滅火控制器功能：

　　1.能控制實現氣體滅火設備的啟動噴灑

2.收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間、并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能。

3.延時啟動的延時時間在0～30秒連續可調。

4.具有手自動轉換功能，可分別設置手動和自動工作方式。

在自動工作方式下，可實現火災報警聯動啟動氣體滅火。

在手動工作方式下，只能進行火災報警，不能聯動啟動氣體滅火，只能通過【啟動】按鍵和現場緊急啟動按鈕才能啟動氣體滅火。

系統的手動和自動工作方式的設置可以通過現場的手自動轉換開關實現，也可在GST-QKP04上進行設置，系統的手自動狀態決定于最后一次設置操作，且系統的手自動工作方式以設備上的工作方式指示燈的指示為準。

注意：手動工作方式只適于保護區有人時使用；保護區無人時應使用自動工作方式。

5.自身帶有備電，在主電缺失時可自動進入備電運行狀態；能給備電充電并有備電保護功能。

6.具有信息記錄、查詢功能，可保存最后的999條記錄。

三、海灣GST-QKP04氣體滅火控制器特點：

1.配置靈活、可靠性高

　　采用海灣成熟的總線技術實現與現場控制和報警設備的連接，緊急啟/停按鈕、用于指示噴灑的氣體噴灑指示燈、區域訊響器和手自動轉換開關等設備均可方便的連接到GST-QKP04上，布線簡單方便且配置靈活。

鑒于氣體滅火系統的特殊性，采用了可靠的設計方法，以故障導向為安全原則進行產品設計，并經過了嚴格測試，使產品具有了極高的可靠性。

2.功能強、控制方式靈活

　　GST-QKP04為一個完全開放的系統，可與火災報警控制器(聯動型)聯網通信實現遠程監控。

3.窗口化、漢字菜單式顯示界面

　　采用窗口化菜單式命令，增加了每屏中所包含的信息量，當有多種類型的信息存在時，通過查詢功能和箭頭鍵操作可以方便的看到各種全面細致的顯示信息，漢字菜單做到了明白易懂、方便直觀，通過簡單的操作（選擇數字或移動光條）就可實現系統提供的多種功能。

4.模塊式開關電源

　　供電電源為低壓開關電源，對主、備電均作穩壓處理，保證低壓時系統仍能正常工作。充電部分采用開關恒流定壓充電，保證輸入AC187V對電池的可靠快速充電。

具有備電保護功能：備電供電時，當備電電壓低于DC19V時系統將自動切斷備電。

GST-QKP04可帶4個區的氣體滅火設備，實現對4個防護區的保護； GST-QKP04最多可以同時啟動2個區的氣體滅火設備釋放滅火劑進行滅火。

四、海灣GST-QKP04氣體滅火控制器主要技術指標

　?。?）工作電壓：交流AC220V50/60Hz，允許電壓變化范圍AC176V～AC264V；

（2）功耗：監視狀態功耗≤30W；更大 功耗≤380W；

（3）備用電源：2個DC12V/7Ah密封鉛電池；

（4）氣體噴灑輸出：各區DC24V/3A，脈沖方式/持續方式,可調；

（5）電池充電電流：1.0A~1.7A；

（6）液晶屏規格﹕128×64點，可同屏顯示32個漢字信息；

（7）容量

海灣GST-QKP04可帶4個區的氣體滅火設備，實現對4個防護區的保護；GST-QKP04/2可帶2個區的氣體滅火設備，實現對2個防護區的保護。其中每個區所帶設備及數量如下：

電磁閥：1個，額定電壓DC24V,更大 電流3A；

壓力開關：1個，常開觸點，動作時閉合；

聲光警報器：1～10個，編碼地址范圍1～10；

氣體噴灑指示燈：1～6個，編碼地址范圍11～20；

緊急啟/停按鈕和手自動轉換開關：共1～10個，編碼地址范圍21～30；

輸出模塊：1～6個，編碼地址范圍31～40。
